可视化策略设计面板

一、简介

本系统是基于“低代码工作流”理念的量化策略部署工具。系统核心逻辑为“组件拖拽 + 连线串流程 + 参数设置”，无需专业编程背景，仅需3步即可完成专业交易策略的配置与运行，大幅降低量化交易门槛。

二、核心组件说明（策略节点）

左侧组件栏提供3类核心组件（节点），共同构建“选股 → 存储 →监控/执行交易”的完整策略工作流：

1. 选股器（根据条件筛选股票）

负责根据条件筛选股票，输出符合条件的股票。

2. 股票池（股票容器/中转站）

股票的临时容器，用于衔接选股结果，并传递给后续的策略单执行。

3. 策略单（交易监控/执行）

策略的执行终端。触发后，对股票池中的标的执行指定的交易操作。

三、3步快速部署交易策略（工作流搭建）

策略搭建采用可视化工作流模式，步骤清晰直观：

步骤 1：拖入组件（构建节点）

从左侧组件栏，将所需的「选股器」、「股票池」、「策略单」等核心组件拖拽到中间画布区域。

步骤 2：填写组件参数（配置细节）

点击画布中的任一组件，在右侧面板填写对应参数（如选股器填时间和来源，策略单填动作等）。

步骤 3：连线串流程（定义逻辑）

点击组件的圆形接口，拖拽连线自定义策略执行顺序。

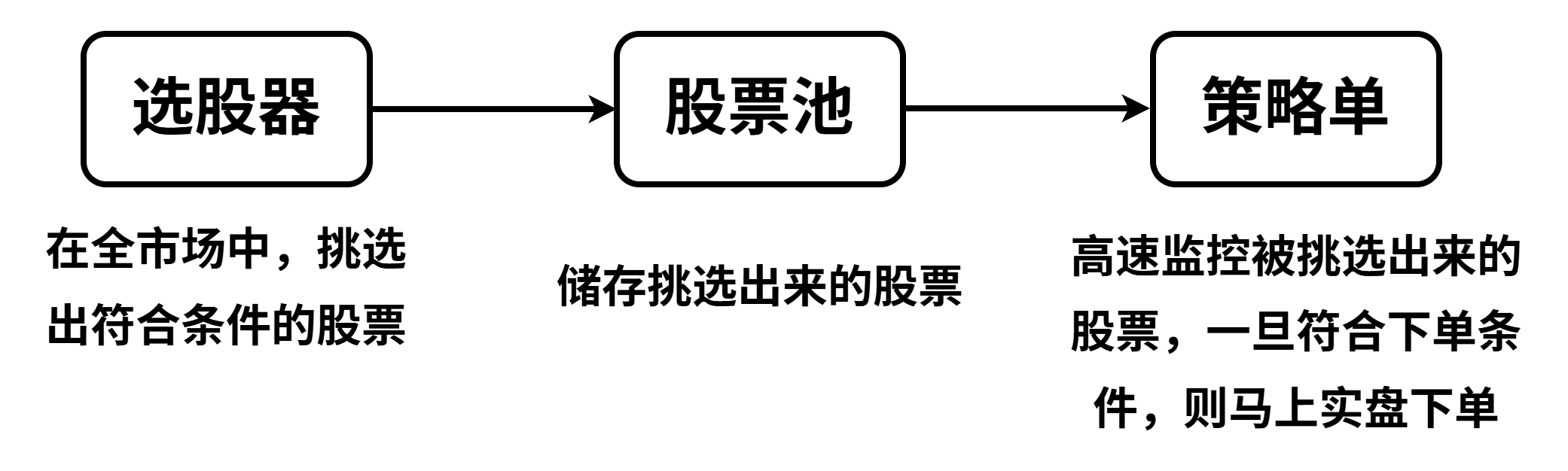

• 逻辑流向：选股器→股票池→策略单→股票池
• 这代表：先筛选股票，存入股票池 ，策略单监控股票池，符合条件即可下单，如果需要循环交易，则可以在策略单后连接新的股票池。总之，无论选股器还是策略单，其后面必须连接股票池后，才可以连接其他模块组件。

四、全局设置与保存

在该页面最上方可设置交易程序名称以及预授权权限。

1.交易程序名称

• 作用：填写策略名称，用于系统区分和管理不同策略（如：“开盘金叉买入策略”）。

2.预授权

• 作用：开启后，策略条件达标时会自动下单交易。
• 重要提示：开启即代表您确认该操作，并愿承担相应交易风险。

3.保存设置

• 作用：整体保存设置步骤，自动生成一个交易程序。
• 重要提示：如果某个组件必要设置未填写正确，则在保存设置步骤中，会提示失败，并标出哪里设置错误。

五、快速示例

通过一个简洁的实战流程，演示策略部署的效率：

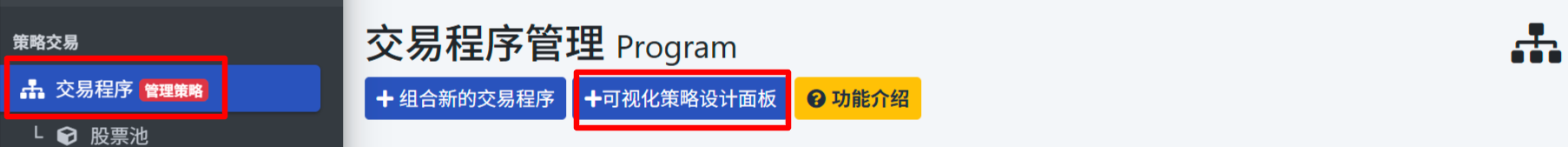

1.进入可视化策略设计面板创建交易程序

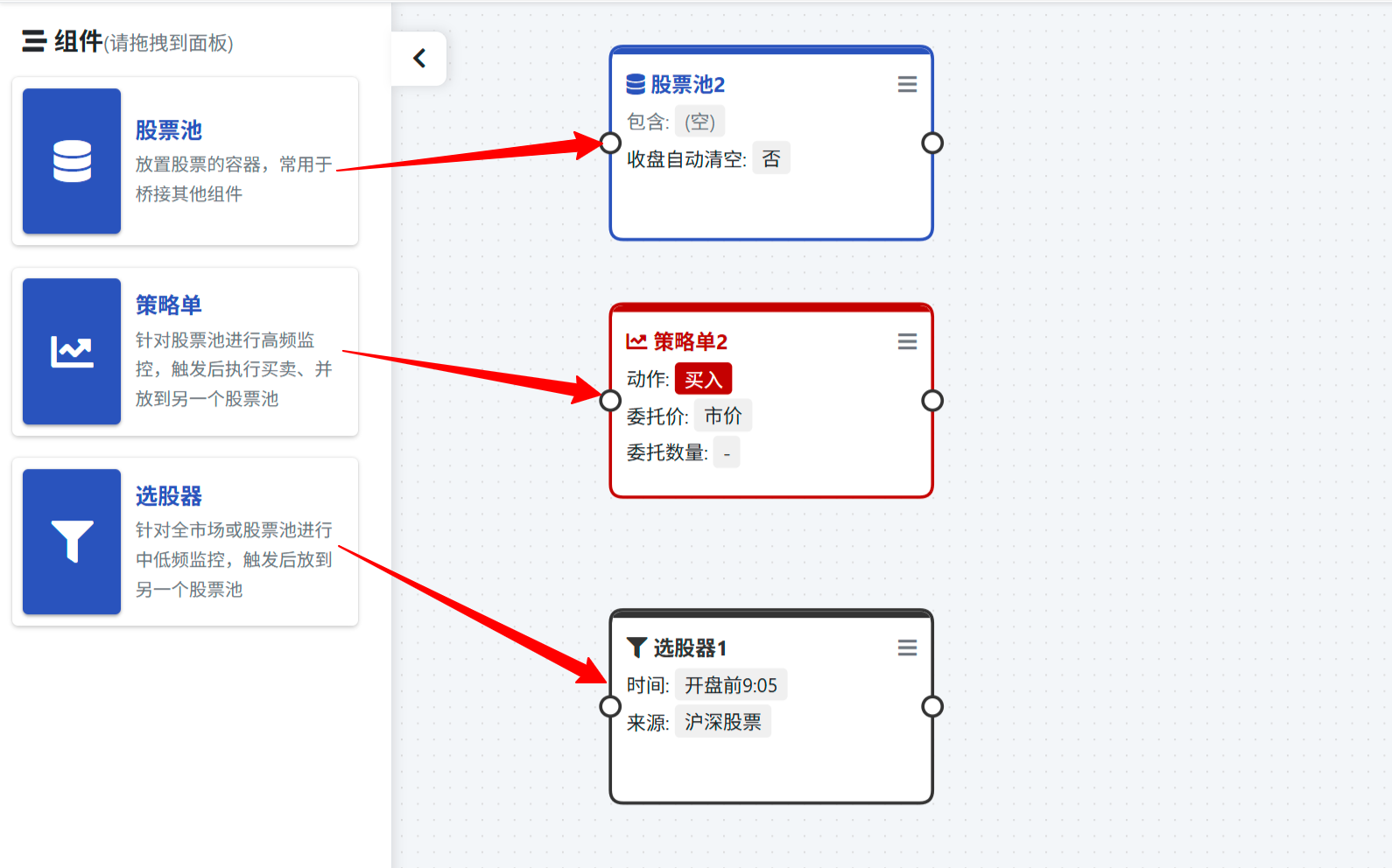

2.拖入组件

点击并拖拽左侧组件：选股器、股票池和策略单到面板中。

3.填写组件参数

点击组件，在右侧填写各个组件得设置参数。

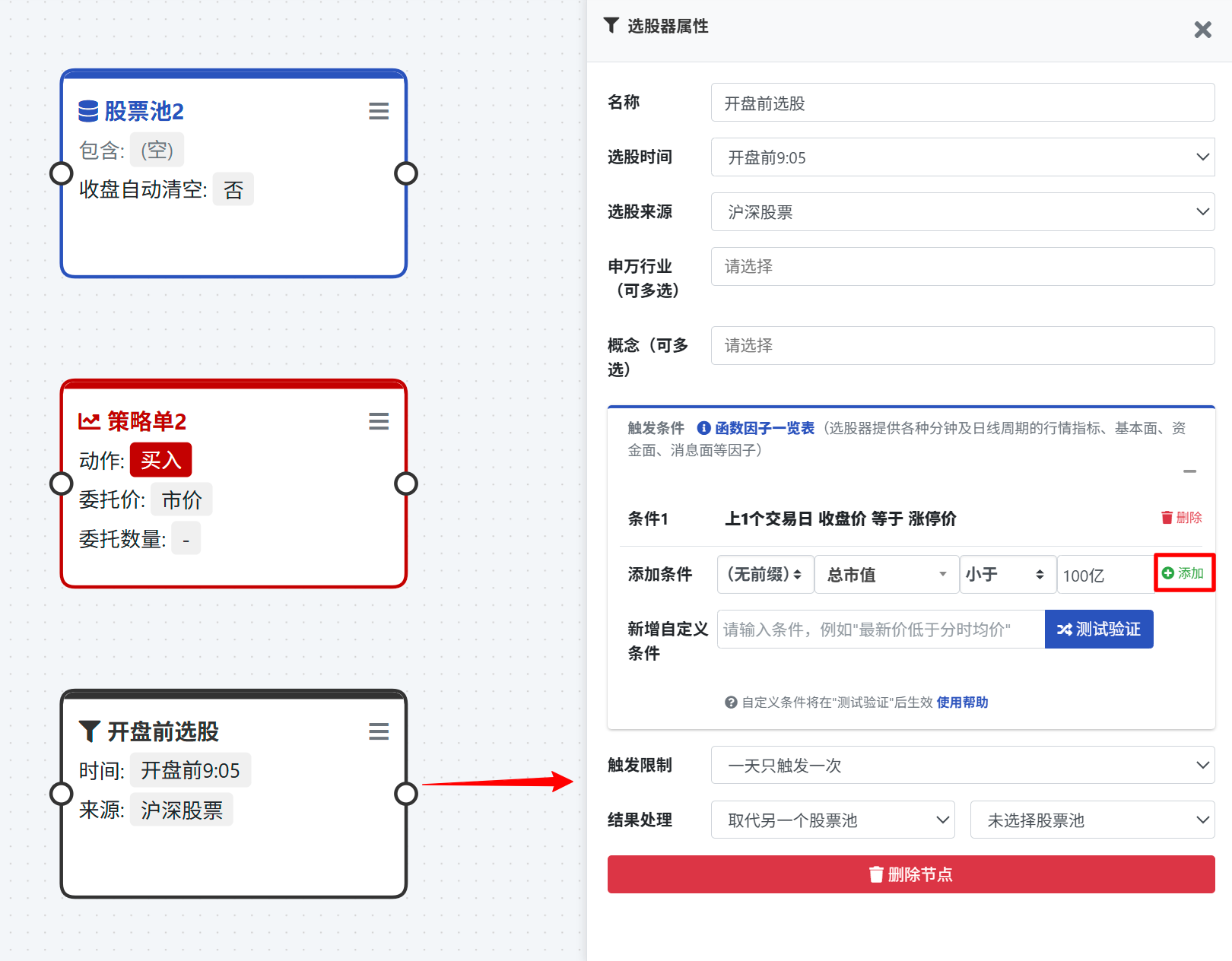

选股器：

需要特别注意的是，每次添加触发条件后，都需要点击右侧添加才可以保存条件。

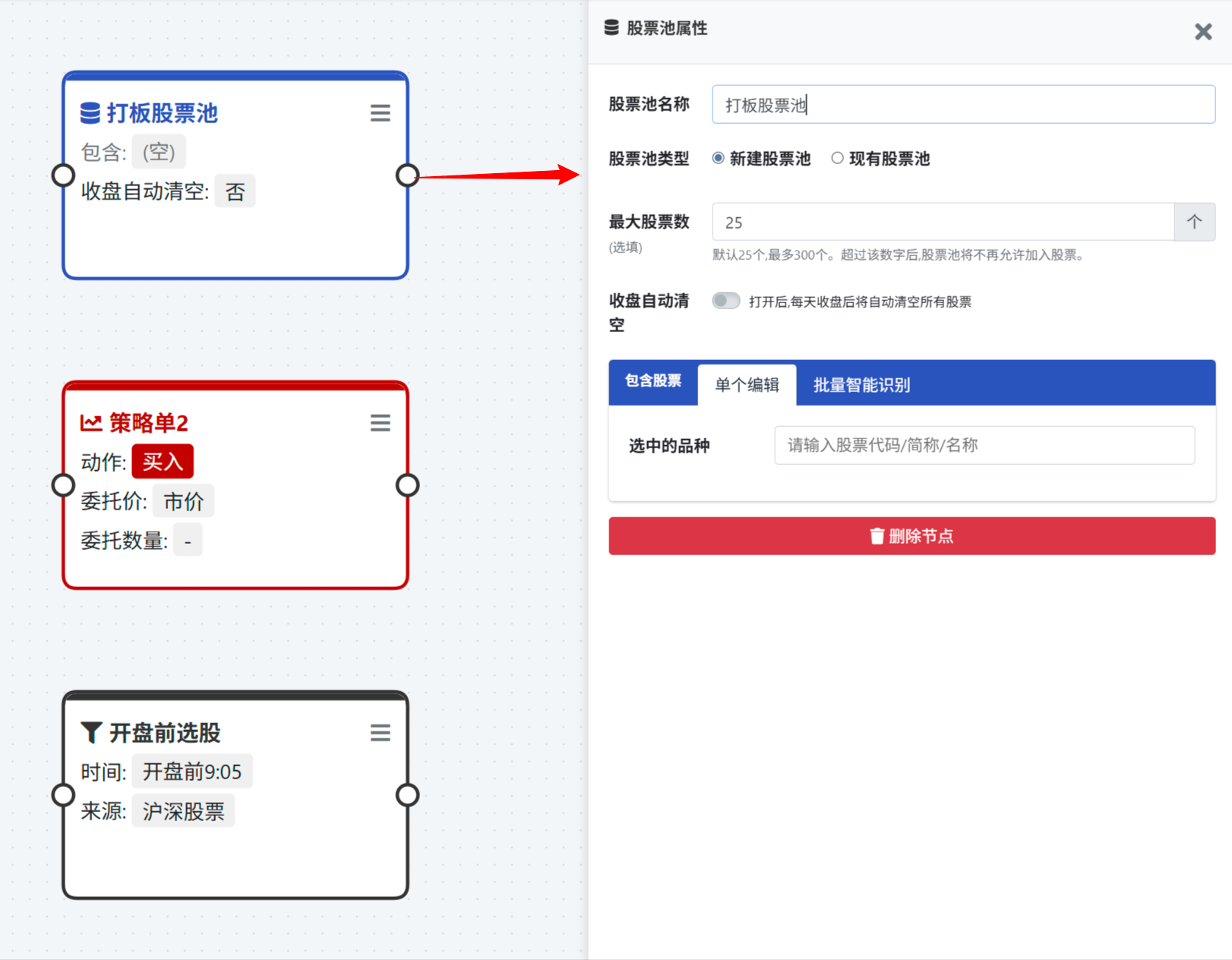

股票池：

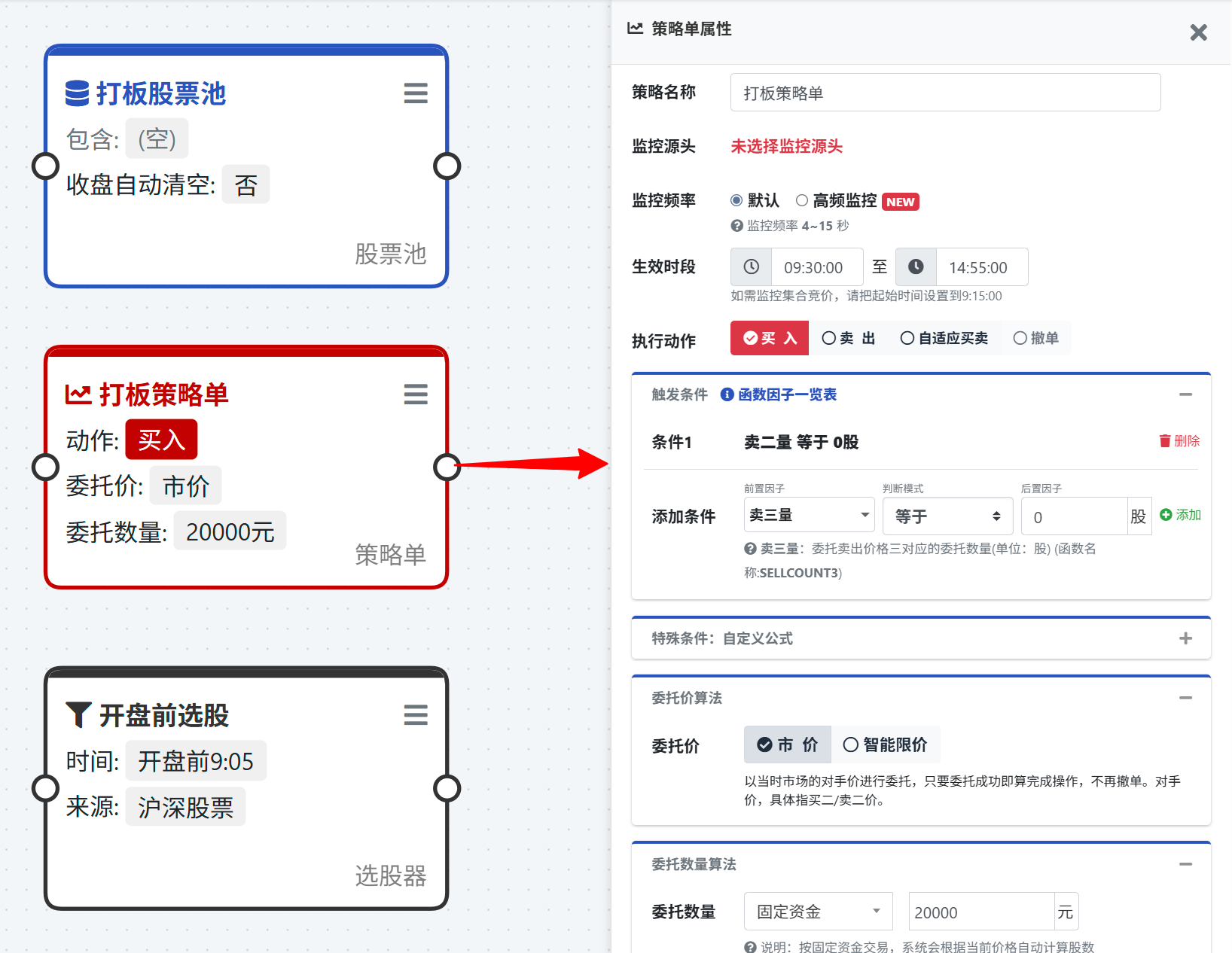

策略单

同样，在策略单设置中，每次添加触发条件后，都需要点击右侧添加才可以保存条件。

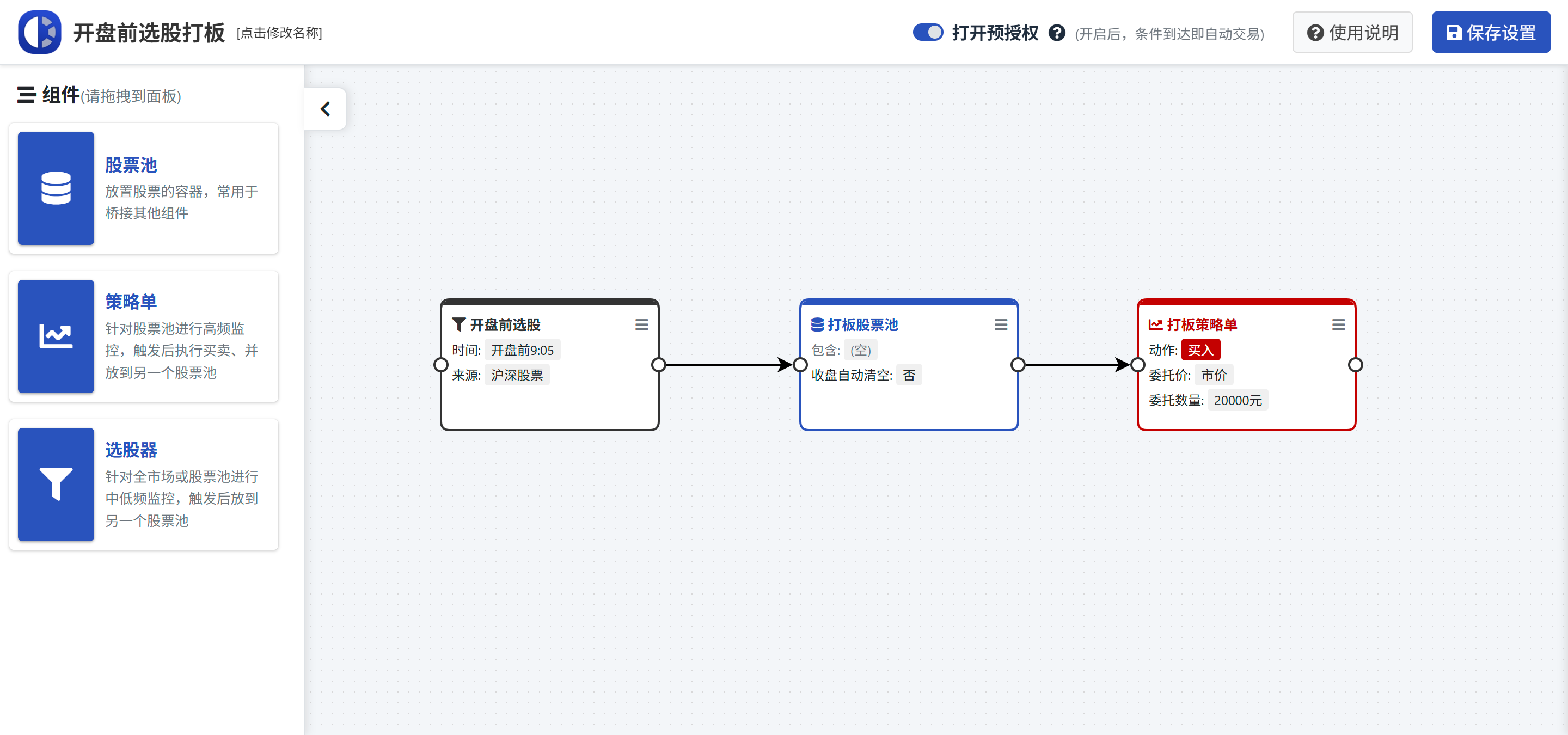

4.连线

点击组件上的节点可以拖拉出一条带箭头的线段，按照选股器→股票池→策略单，依次进行连接。

如果要删除连线，双击线段即可删除。

5.全局设置

填写策略名称，并根据需求开启预授权，设置完成后，点击保存设置。

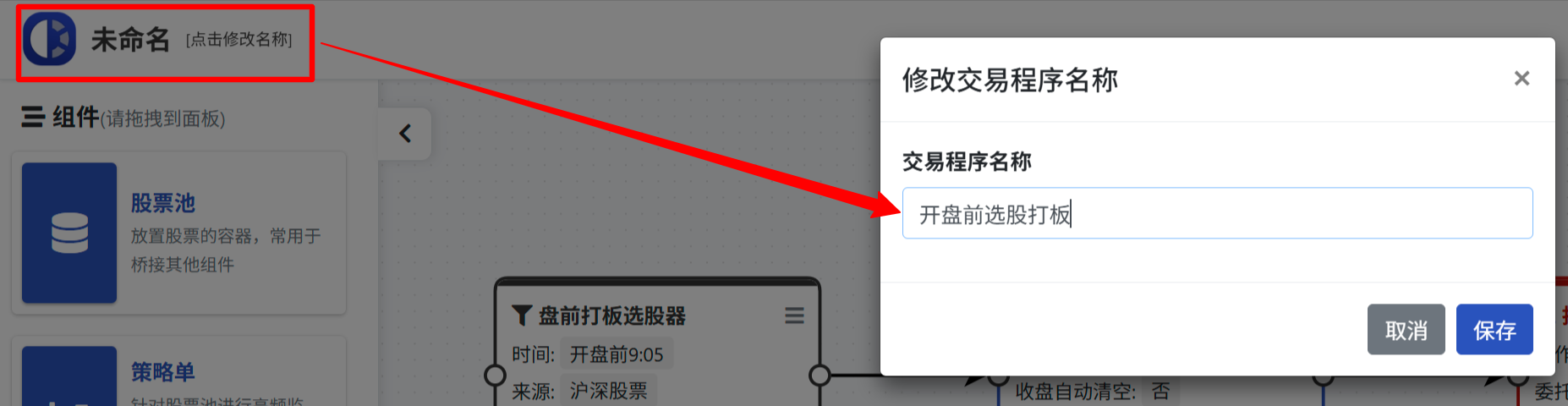

点击修改交易程序名称：：

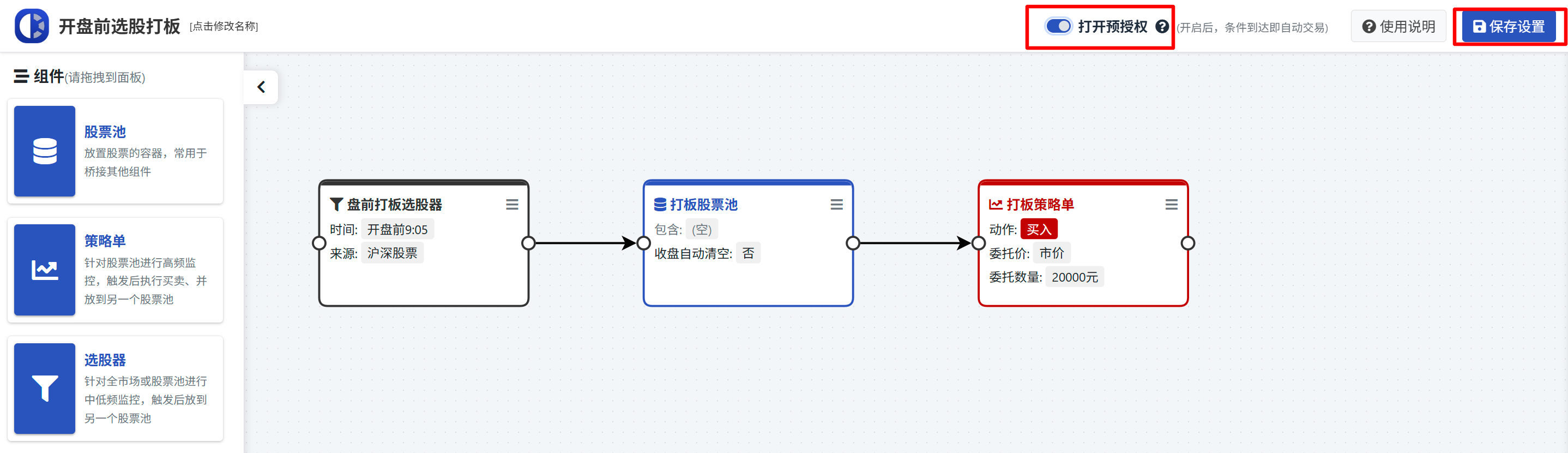

开启预授权并保存设置：

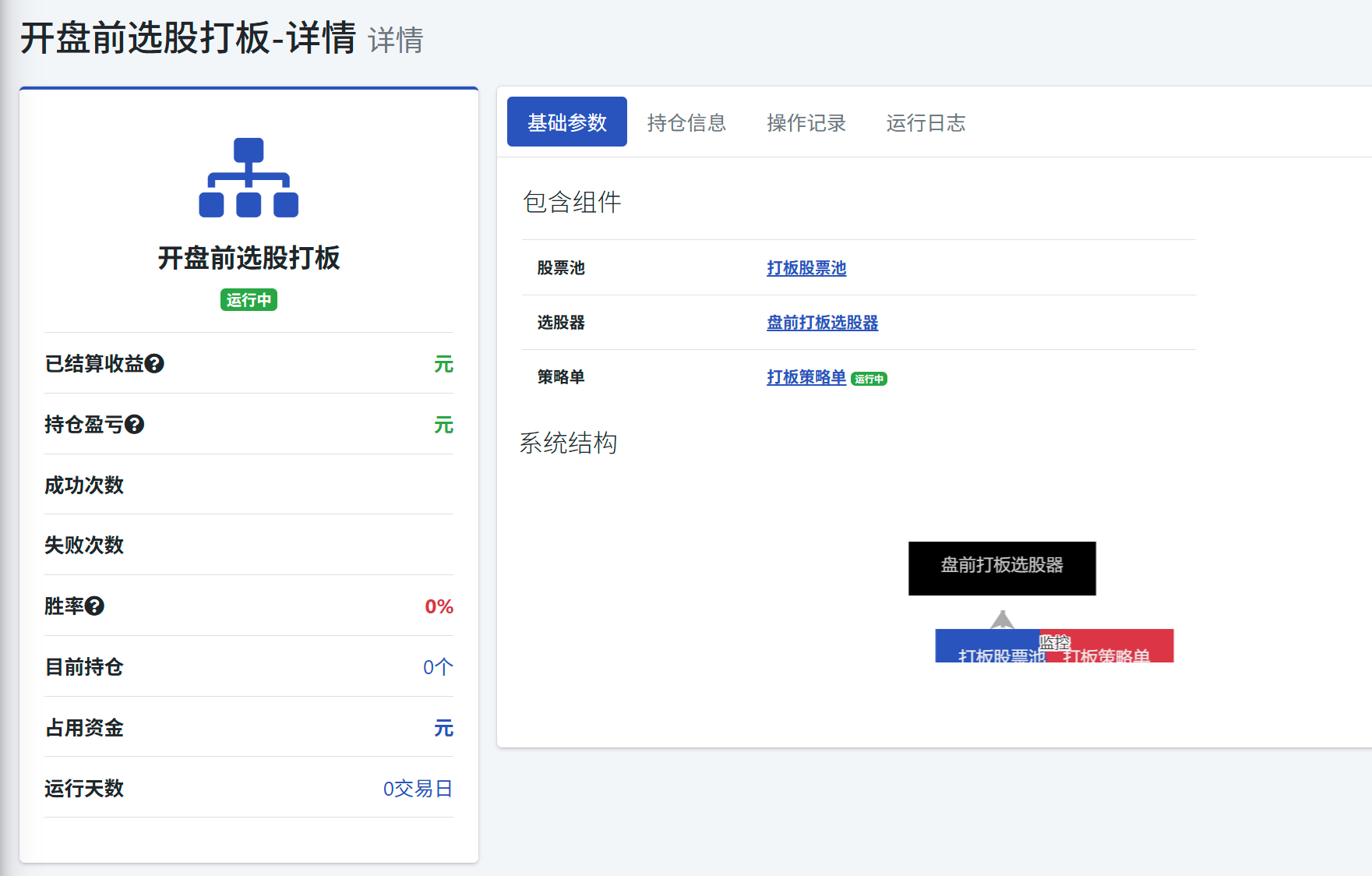

点击保存设置后，系统会自动生成一个交易程序

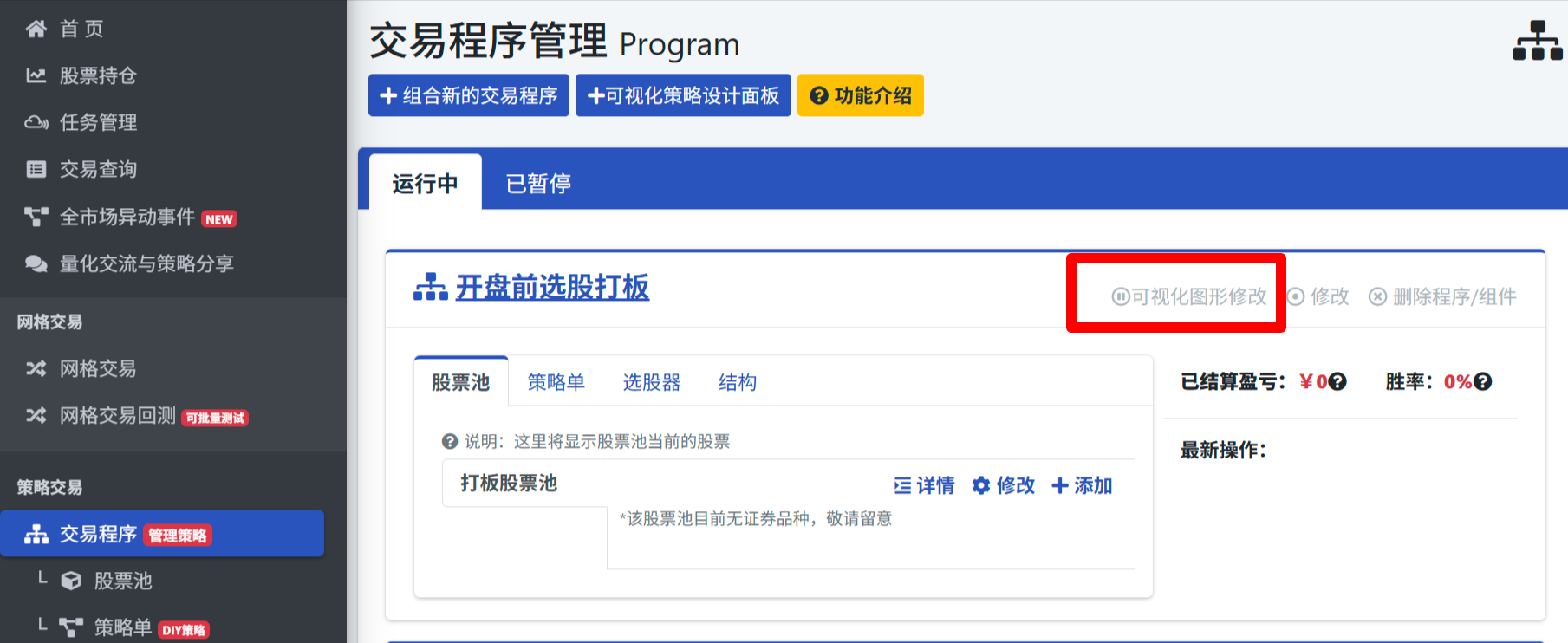

如果想通过可视化策略设计面板修改该交易程序，可以点击“可视化图形修改”进入面板修改即可。

注意事项

1. 所有组件设置后，无需保存，待所有组件设置完毕后，点击保存设置即可。

2. 连线是带方向的线段，用来连接两个组件，所以要注意连接方向。
   例如连接“股票池”和“策略单”：

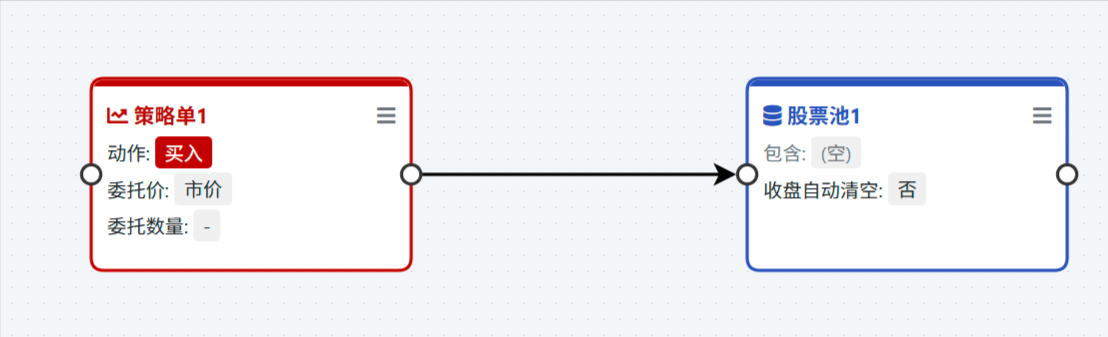

   如果箭头指向股票池，则代表策略单触发完成交易的股票进入到股票池中。

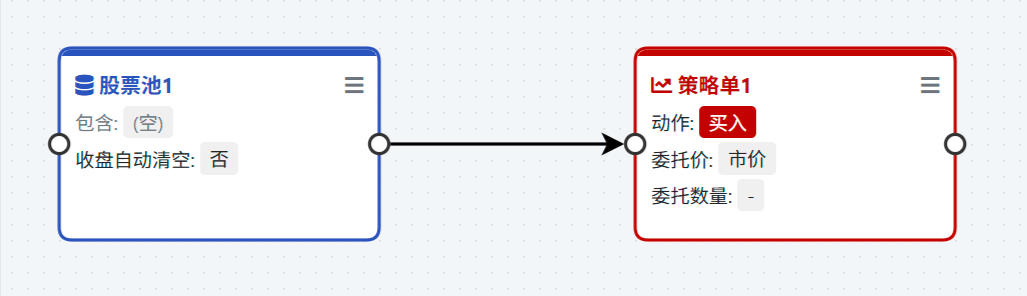

   如果箭头指向策略单，则代表股票池为源头，策略单监控股票池中的股票，若符合条件则下单买卖。


3. “策略单”和“选股器”前后都可以连接股票池，但“策略单”无法连接“选股器”。
